¿Cómo seleccionar el espesor correcto de un panel aislante?
¿Cuál es el espesor del panel que necesita mi cámara frigorífica?
¿Cuáles son los criterios para seleccionar un espesor de panel aislante?



Tema: ¿Cómo seleccionar el espesor correcto de un panel aislante?

Bienvenidos una vez más a este blog de MultipanelMéxico donde semana tras semana hablamos de temas relacionas al mundo del panel aislante y la refrigeración esperamos que se encuentren muy bien reciban un cordial saludo de todo el equipo que conformamos MultipanelMéxico.

En repetidas ocasiones nos encontramos en un dilema, pues no sabemos cuál es el espesor correcto para cada aplicación que necesitamos, a continuación presentaremos unos ejemplos que nos ayudaran a comprender mejor el funcionamiento del panel en cada uso determinado.

Ejemplo 1:
Se necesita techar una nave en la cual no habrá peso muerto en su superficie y no se requiere de aislamiento térmico significativo.

Respuesta: regularmente cuando se requiere techar un recinto pero no se tiene peso muerto en la superficie, ni se requiere controlar la temperatura, se utilizan los espesores pequeños, que van desde 1” una pulgada a 2.5” dos y media pulgadas.

1” pulgada
2” pulgadas
2.5” pulgadas


Ejemplo 2:
Se necesita mantener en un almacén  una temperatura de refrigeración continua de 11° C grados centígrados y la temperatura máxima exterior llega a 40°C grados centígrados.

Respuesta: para seleccionar adecuadamente el espesor del panel que se requiere, necesitamos ver la tabla de pérdidas térmicas y considerar la temperatura del recinto y del exterior, tomamos en cuenta como base para nuestro calculo cuando sean temperaturas positivas, las pérdidas continuas son de 9 W/m² y hacemos la siguiente formula:

X=9   (perdida de 9w/m2 en temperatura positiva)

Y = (Temperatura Exterior) – (Temperatura Interior)
Y= 40-(+11)
Y= 29

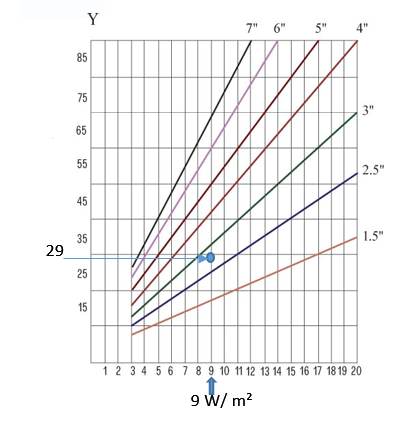

Nos vamos a nuestra tabla con el resultado y lo marcamos, podemos observar que nuestro punto en la tabla se encuentra entre el 2.5” y el 3”, pero esta más cerca del de 3”por lo tanto el espesor para este ejemplo Sería De 3” pulgadas para protegernos de temperaturas mas altas en exterior.



Ejemplo 3:
Se necesita un almacén con una temperatura de -18°C grados centígrados y el exterior llega a una temperatura de 23°C grados centígrados , se encuentra dentro de una nave industrial.
Respuesta: Para temperaturas negativas tomamos como base de                perdida continua 7 W/m² Volvemos a nuestra formula y la aplicamos.

X=7   (perdida de 7w/m2 en temperaturas negativas)

Y = (Temperatura Exterior) – (Temperatura Interior)
Y= 23-(-18)
Y= 41

Nos vamos a nuestra tabla con el resultado
Podemos observar que nuestro punto en la tabla
Se encuentra en el 5”
Por lo tanto el espesor para este ejemplo
Sería De 5” pulgadas



Recordemos esta simple base para nuestra tabla:

Y = (Temperatura Exterior) – (Temperatura Interior)
X = 9 (Temperaturas positivas la pérdida es de 9 W/ m²)
X = 7 (Temperaturas negativas la pérdida es de 7 W/ m²)

Con ayuda de estas fórmulas y esta tabla nos podemos dar una idea de cuál es el espesor requerido para nuestro proyecto (considerando solo techo y muros, el piso deberá de hacerse conforme al material que se requiera para su composición y aislamiento)

Con esto último nos despedimos sin antes darles las gracias por seguirnos y por haberse suscrito en este blog que tiene como finalidad acercar más a la gente a este mundo del panel aislante, reciban como siempre un afectuoso abrazo de parte de todos los que conformamos MultipanelMéxico.

¡Hasta la próxima!
